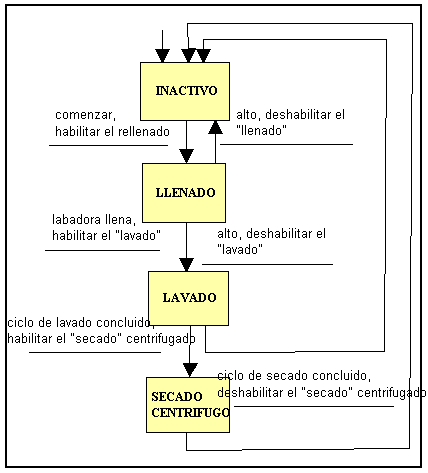

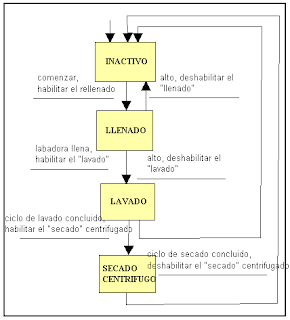

Componentes: Estados: se representan con rectángulos. Representan un período durante el cual el sistema sigue algún comportamiento observable. Cambios de estado: se representan con flechas. Conectan a los estados e indican el cambio de uno a otro. Condiciones: causan un cambio de estado. Acciones: aquellas que toma el sistema cuando cambia de estado. Tanto las acciones como las condiciones se muestran junto a la flecha que conecta dos estados relacionados.
